2. Perfil¶
El perfil es la vista de una pieza desde uno de sus lados, normalmente desde la izquierda.
El perfil muestra principalmente la altura y la profundidad de la pieza, pero no muestra su anchura.
El perfil puede ser izquierdo o derecho, dependiendo del lado desde el que observemos la pieza.
Ejemplos¶
En los siguientes ejemplos se pueden ver, en tono rojo, las diferentes caras de la pieza en tres dimensiones que se observan desde la dirección del perfil.
También están representadas las aristas que forman el perfil. Estas son las líneas que debemos dibujar en la vista.
El perfil no se debe colorear ni rellenar con color gris, solo se representan las aristas visibles mediante líneas continuas gruesas.

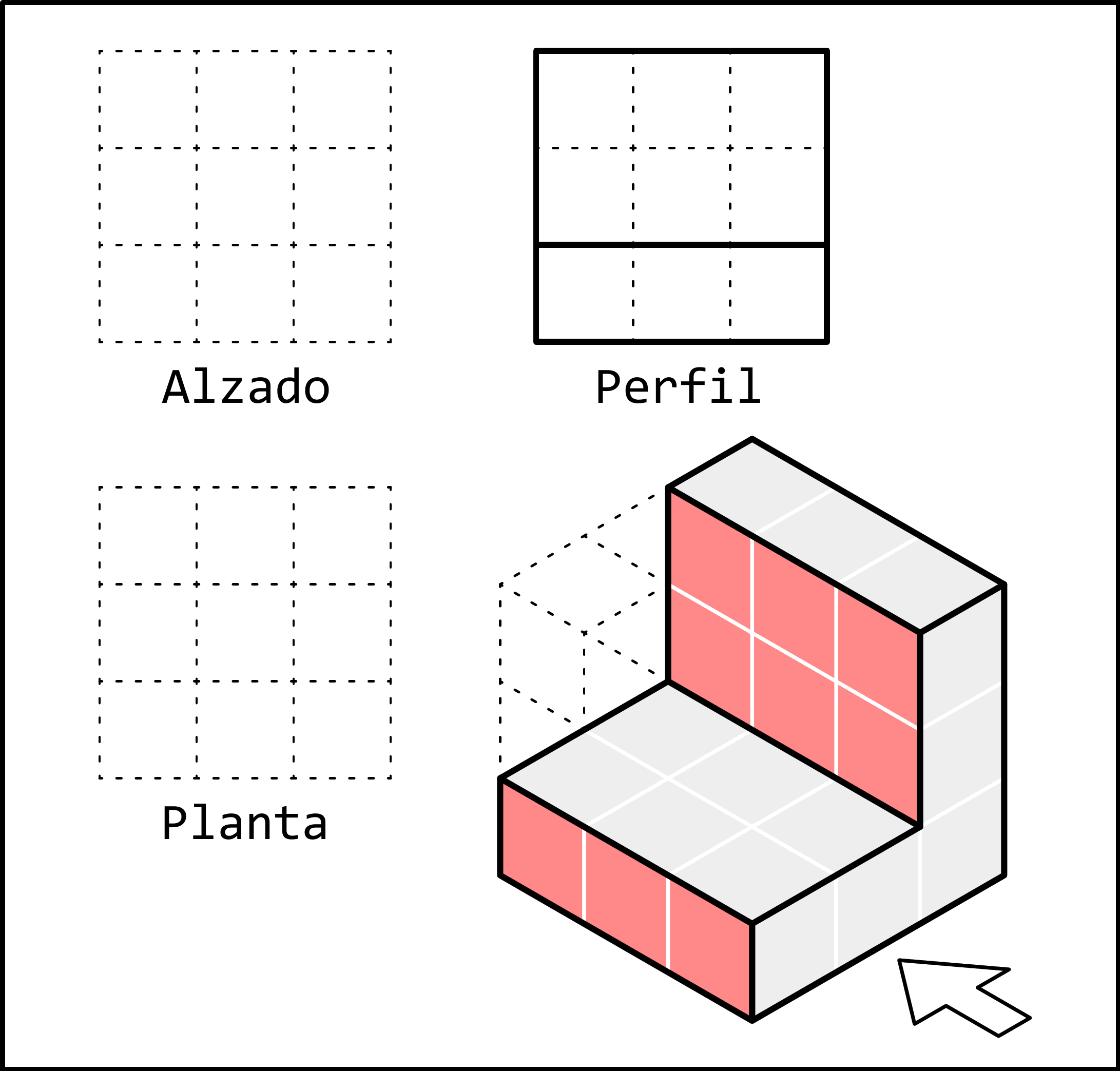

En esta pieza se pueden ver dos rectángulos desde la dirección del perfil. Ambos tienen una profundidad de 3 unidades: el rectángulo inferior tiene una altura de 1 unidad y el superior, de 2 unidades. Con estas medidas es sencillo dibujar el perfil.
Aunque las dos figuras están separadas en la dirección de la anchura, esta dimensión no se representa en el perfil. Por eso, en esta vista aparecen una encima de la otra, sin mostrar la distancia que las separa en la dirección de la anchura.

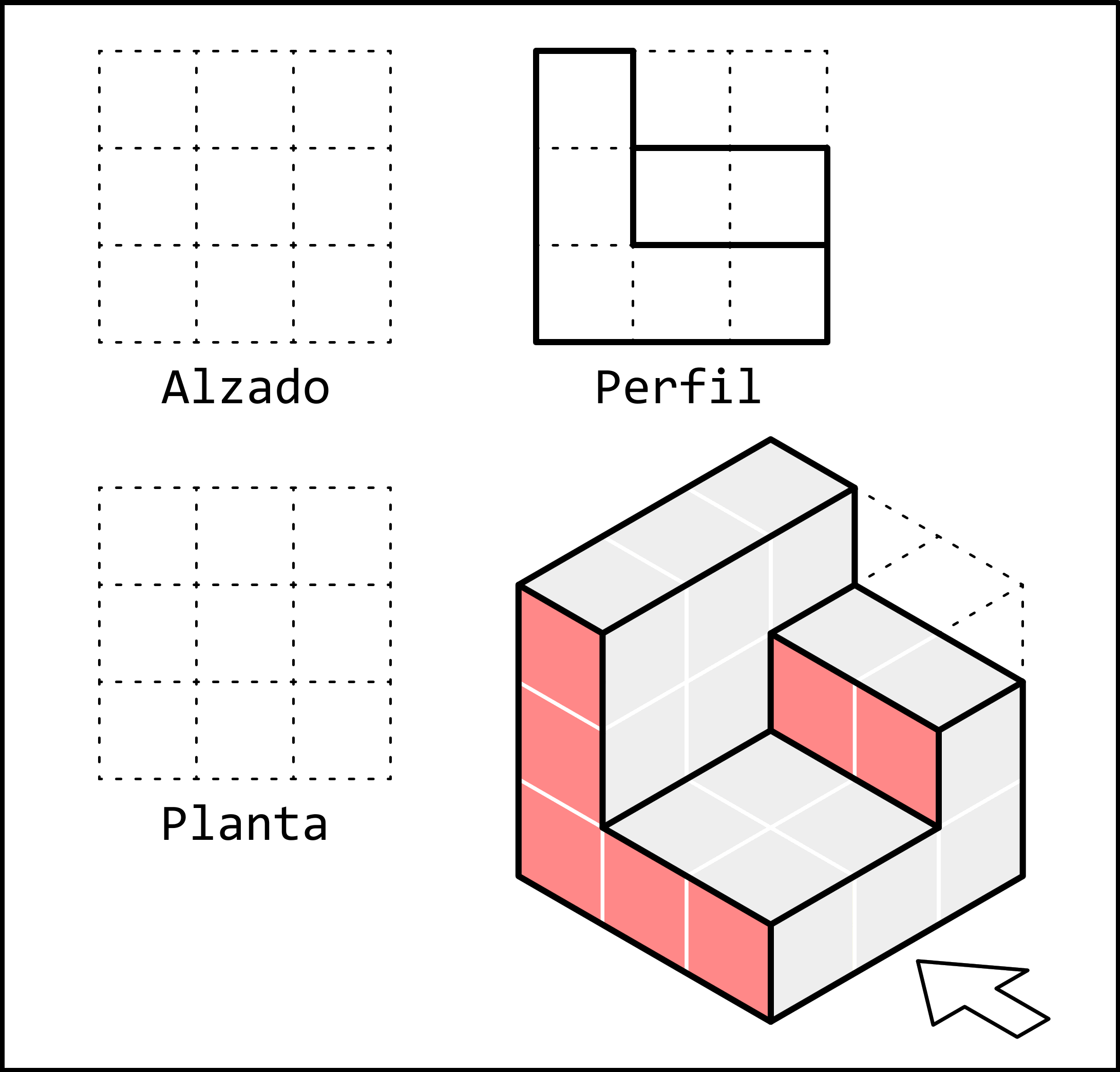

En esta pieza podemos ver desde el perfil una ele hacia la derecha y un rectángulo de 2 unidades de profundidad situado encima de la ele.
Al igual que antes, ambas aparecen juntas, sin mostrar la distancia que las separa.

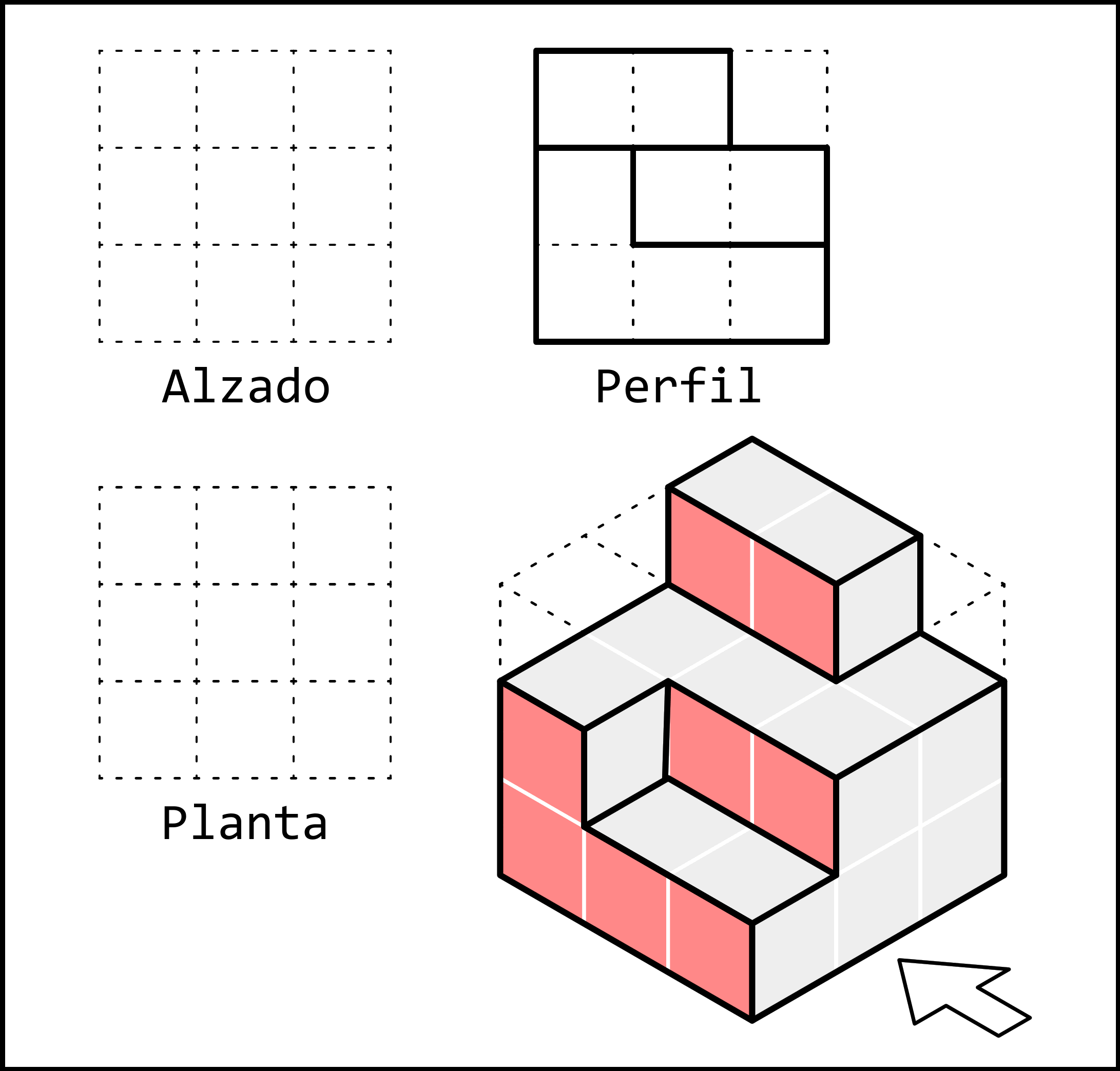

En esta pieza podemos ver tres figuras diferentes. Para dibujarlas correctamente debemos fijarnos tanto en su tamaño (altura y profundidad) como en su posición (altura y profundidad).

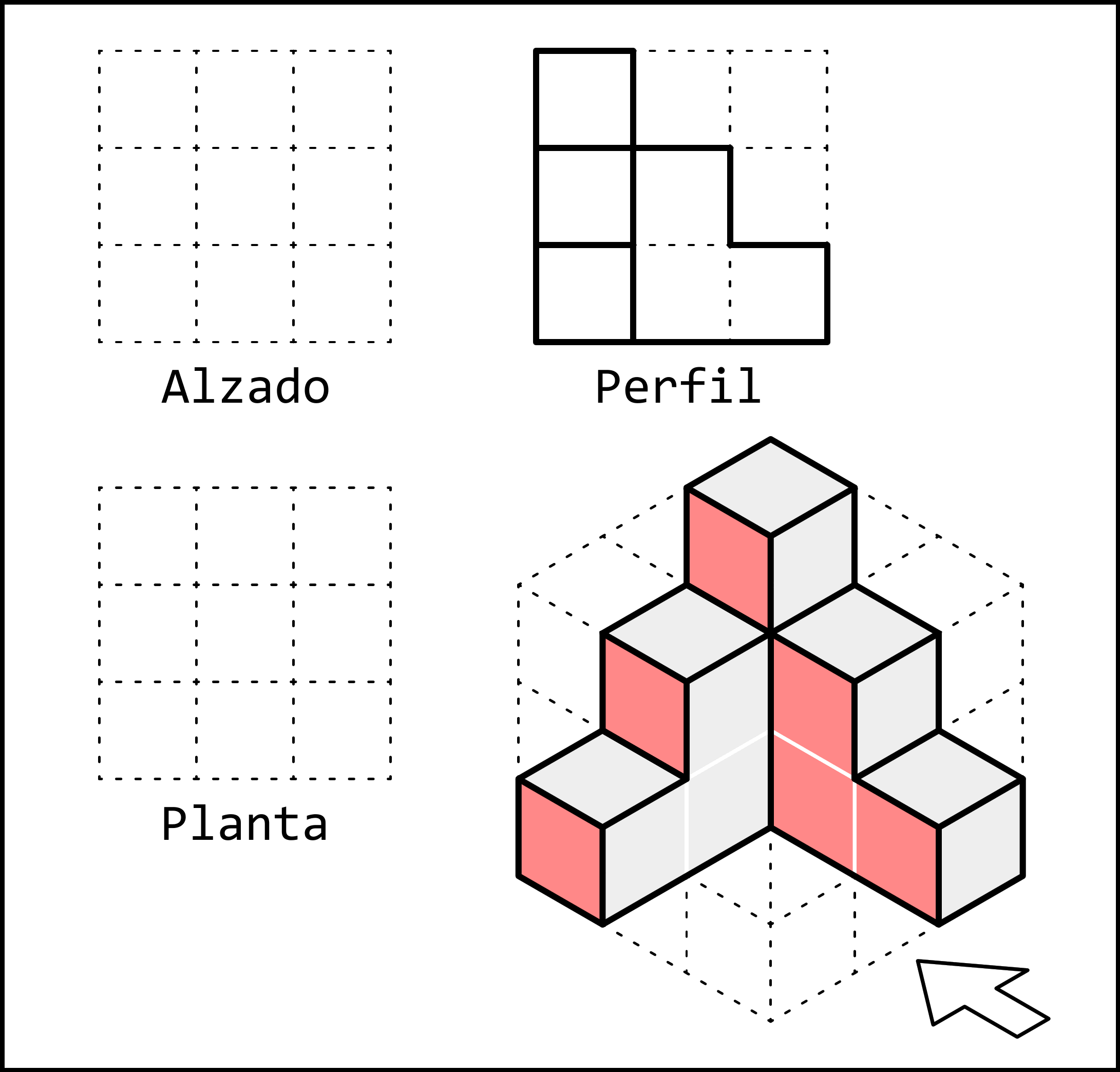

Esta pieza está formada por dos escaleras. Las zonas sombreadas en gris representan las partes de la pieza que se observan desde el perfil. En el perfil, las figuras aparecen sin separación en la dirección de la anchura, como ya hemos visto en otras figuras.
