1. Alzado¶
El alzado es la vista que elegimos como principal para representar una pieza. Es la representación de la pieza observada de frente.
El alzado muestra principalmente la altura y la anchura de la pieza, pero no muestra su profundidad.
En la vista en tres dimensiones el alzado suele indicarse mediante una flecha que señala la dirección desde la que se observa la pieza.
Elegimos como alzado la vista que permite representar mejor la forma de la pieza, mostrando el mayor número posible de detalles y evitando, en lo posible, las líneas ocultas.
Ejemplos¶
En los siguientes ejemplos se pueden ver, en tono rojo, las diferentes caras de la pieza en tres dimensiones que se pueden observar desde la dirección del alzado.
También están representadas las aristas que forman el alzado. Estas son las líneas que debemos dibujar en la vista.
En estos ejercicios no se dibujan las superficies ni se rellenan con color: solo se representan las aristas visibles mediante líneas continuas gruesas.

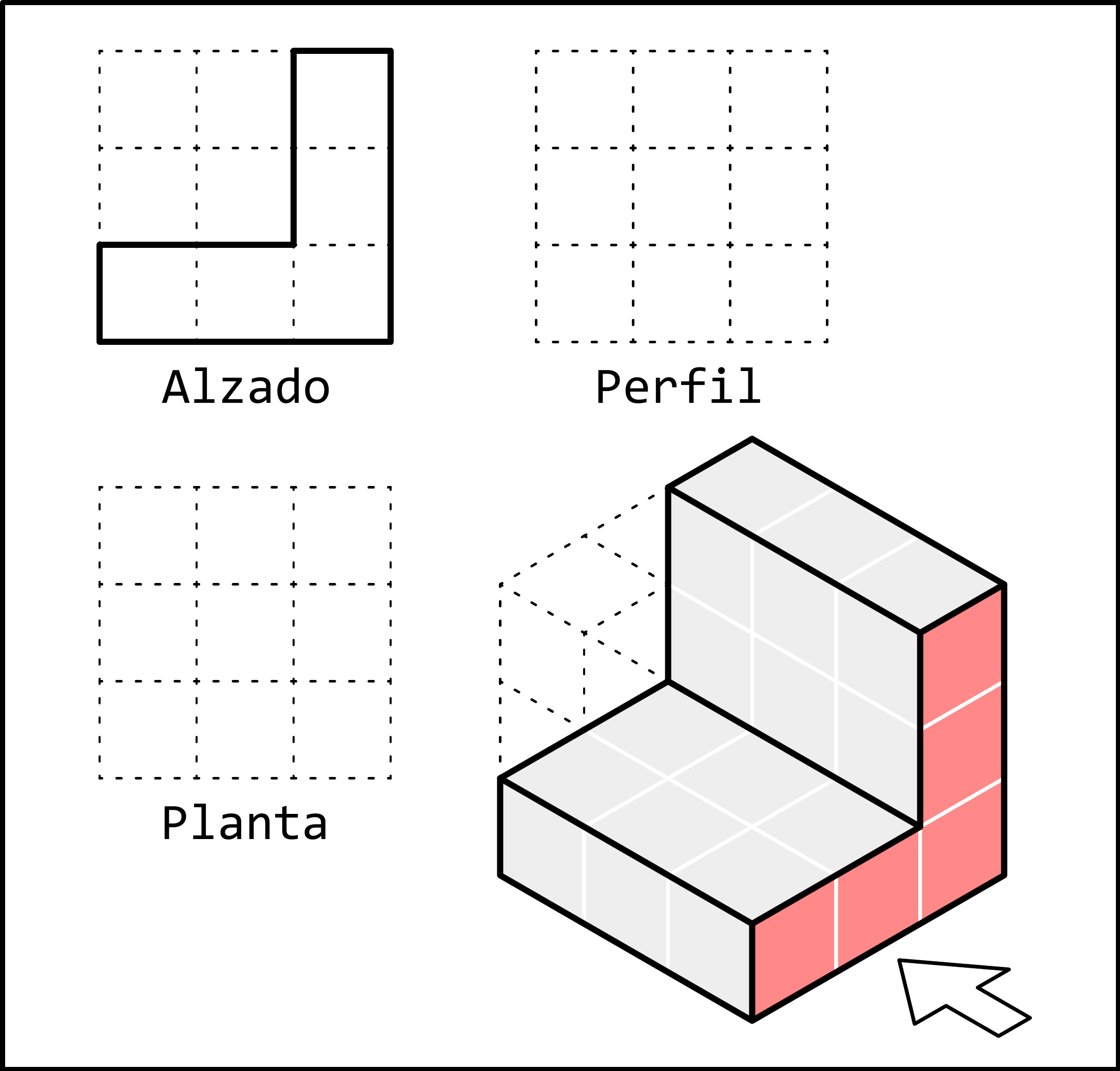

En la siguiente pieza, el alzado tiene forma de ele hacia la izquierda. Esa es la figura que representaremos en el alzado.
En la siguiente pieza, el alzado muestra una ele hacia la izquierda en la parte inferior. Encima aparece un cuadrado mediano y, sobre su parte superior derecha, otro cuadrado más pequeño. Esas dos figuras las representaremos en el alzado.
Aunque las dos figuras están situadas a diferentes profundidades en la pieza, el alzado no muestra la profundidad. Por eso, al proyectarlas sobre el plano del alzado, aparecen juntas.

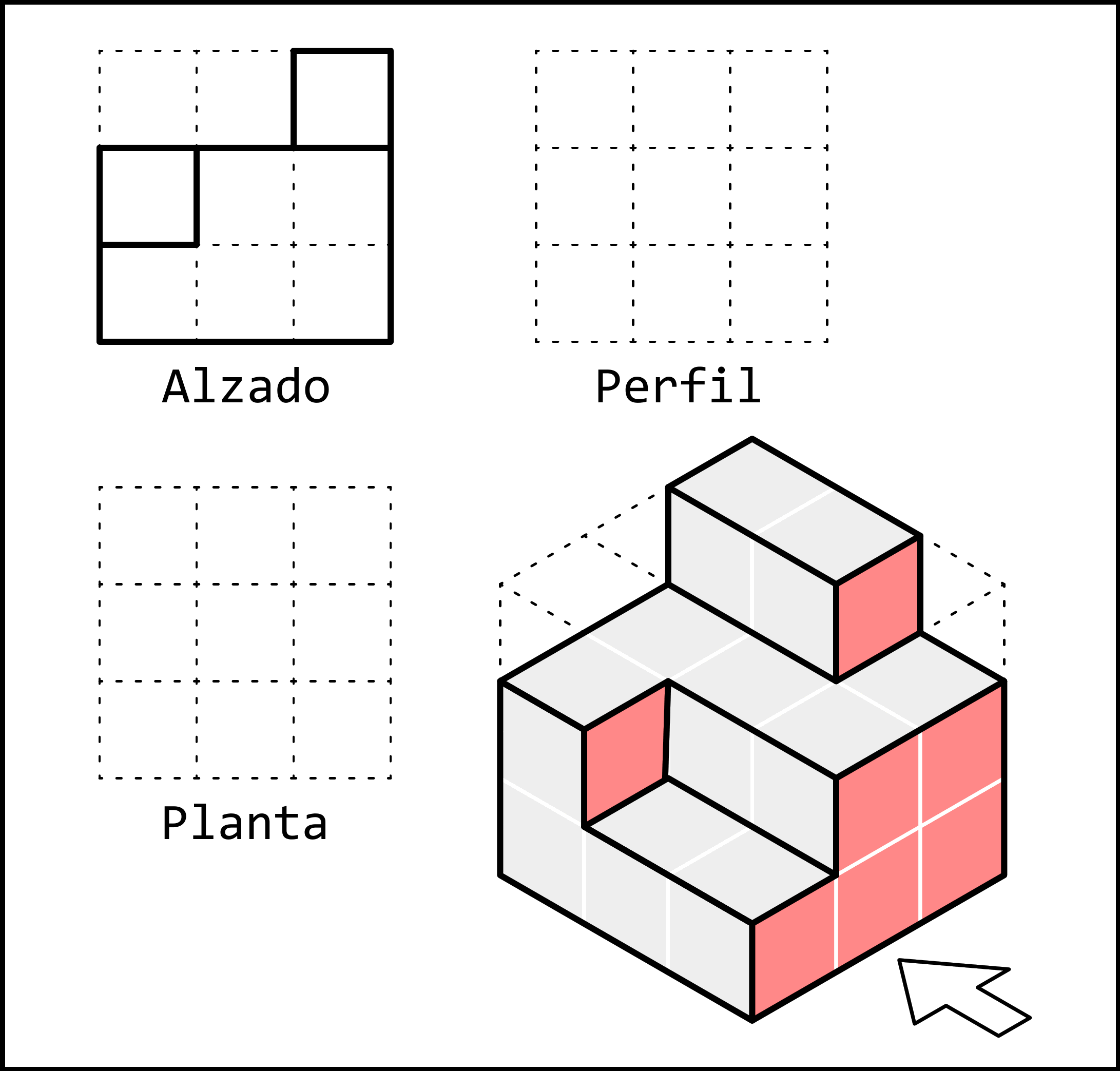

La siguiente pieza tiene tres figuras. Es importante distinguir en este caso qué figura está a la izquierda, cuál está a la derecha y a qué altura se encuentra cada una. La flecha del alzado nos servirá de referencia para situar cada figura en su posición.
En concreto, hay un pequeño cuadrado a la izquierda, situado en la segunda fila desde abajo, y otro pequeño cuadrado a la derecha, situado arriba del todo.

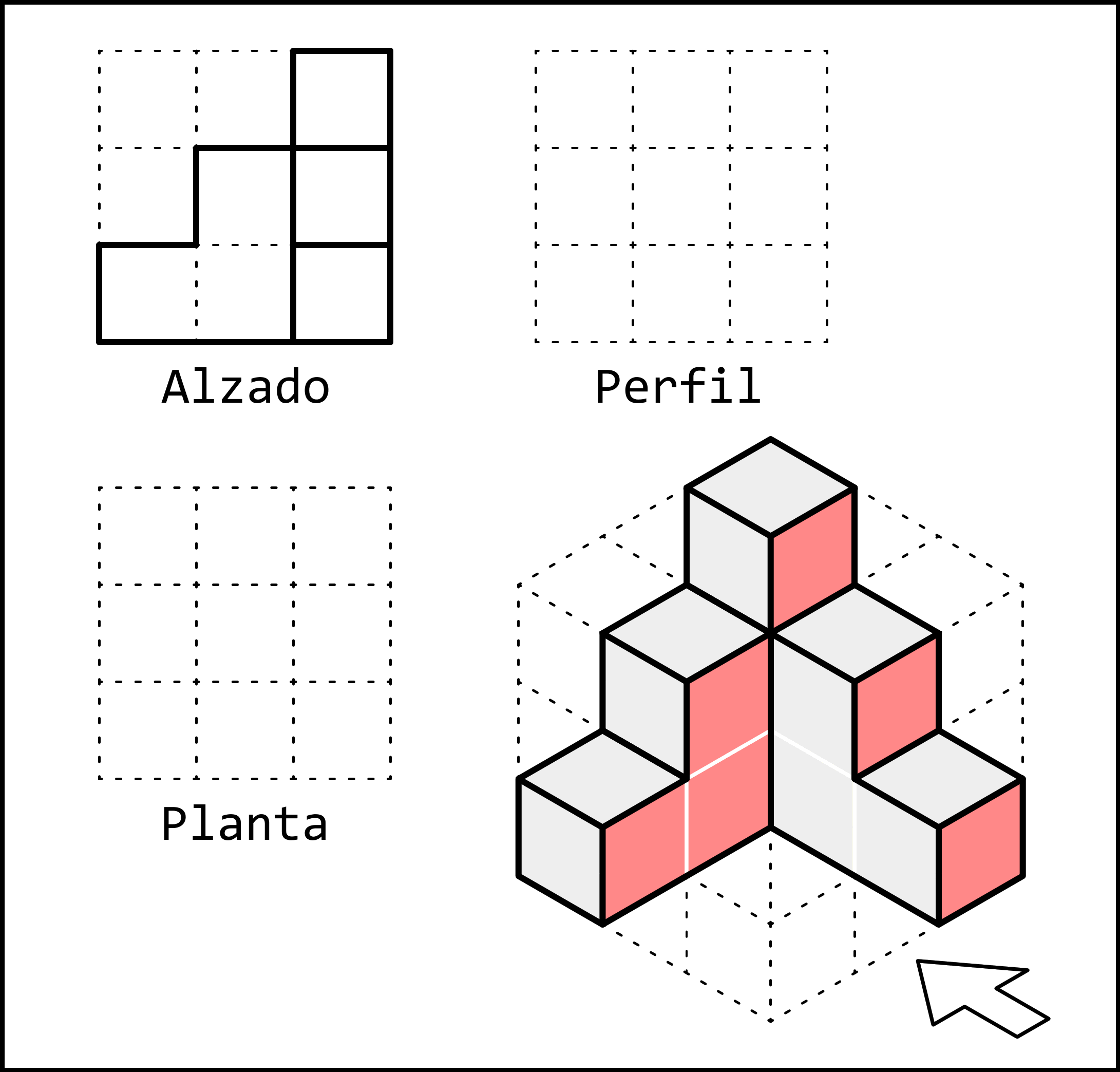

Esta última pieza tiene dos escaleras con orientaciones diferentes. La escalera de la izquierda se ve desde el alzado como una ele, mientras que la escalera de la derecha muestra tres cuadrados correspondientes a las caras frontales de los escalones.
