Vistas

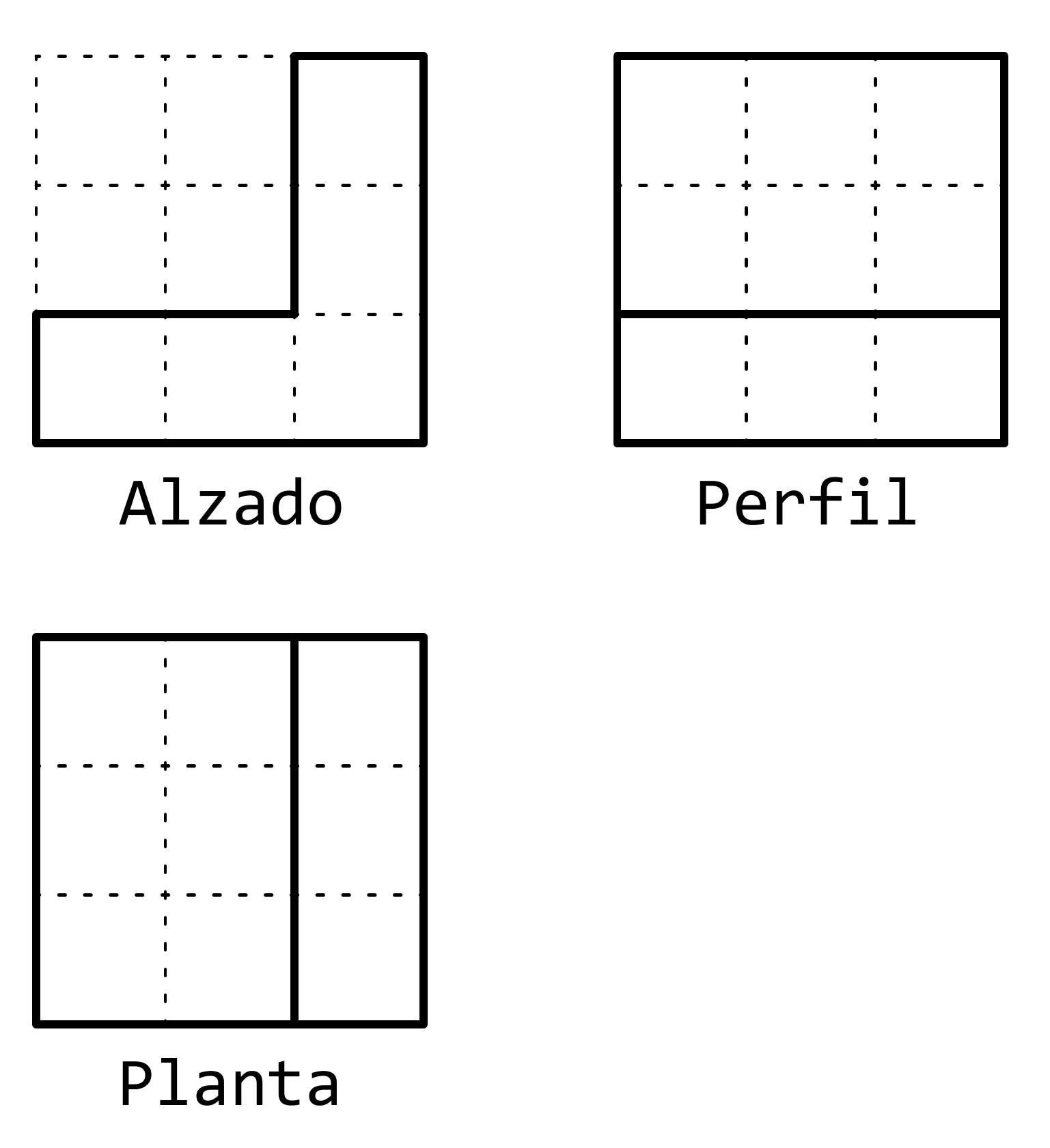

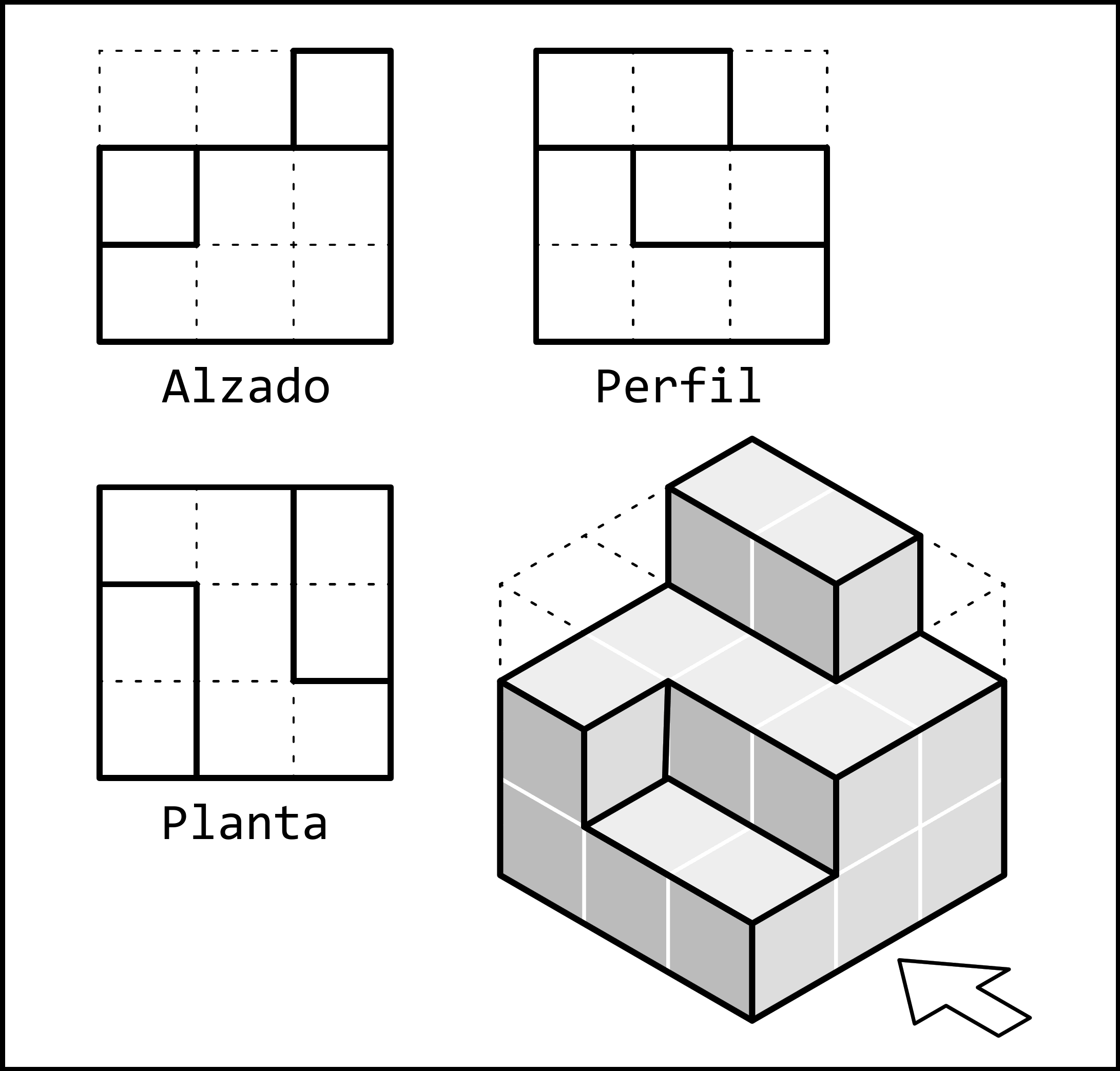

Las vistas son dibujos de una figura tridimensional obtenidas desde distintas direcciones. Las tres vistas principales que vamos a utilizar son el alzado (vista de frente), el perfil (vista lateral) y la planta (vista desde arriba).

En concreto, vamos a utilizar el sistema europeo, que determina una disposición de las tres vistas diferente de la utilizada en el sistema americano.

Este tipo de representación mediante proyecciones ortogonales se denomina sistema diédrico.

En las siguientes páginas se explican cada una de las tres vistas con ejercicios de obtención de vistas de una figura ordenados por dificultad, desde ejercicios básicos hasta ejercicios más complejos, incluidos los que utilizan objetos curvos.

• 1. Alzado
• 2. Perfil
• 3. Planta

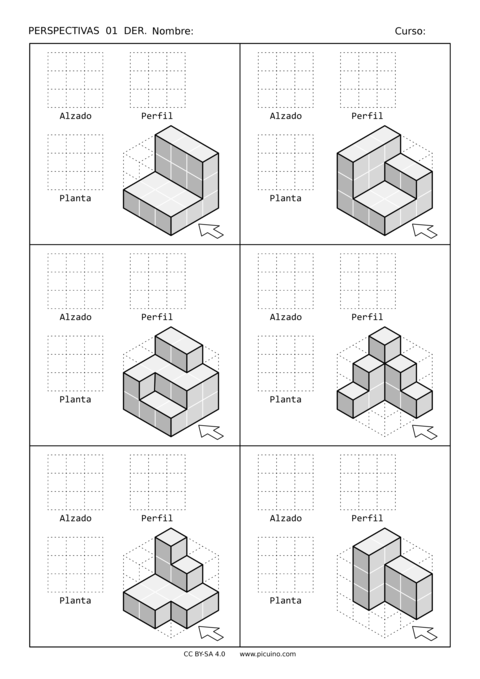

• 4. Ejercicios simples
• 5. Ejercicios con vistas ocultas

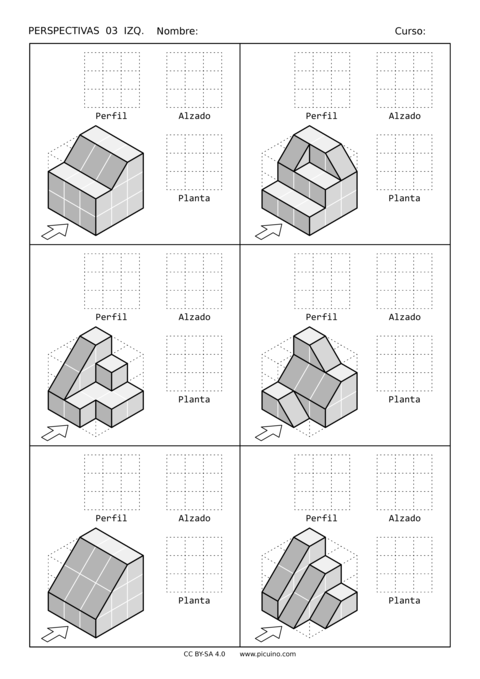

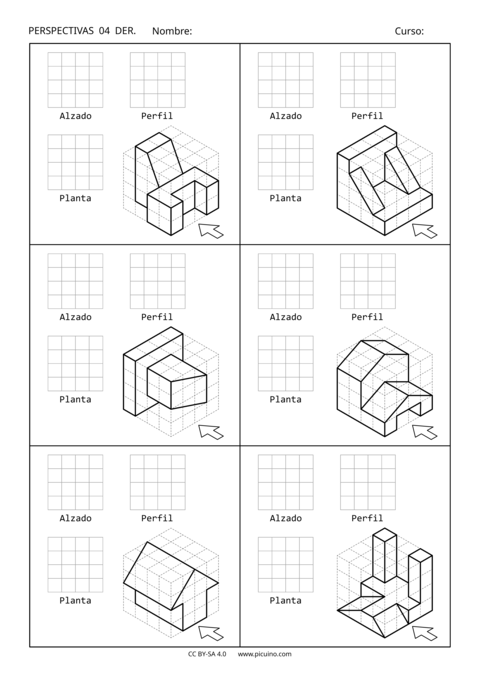

• 6. Ejercicios con rampas

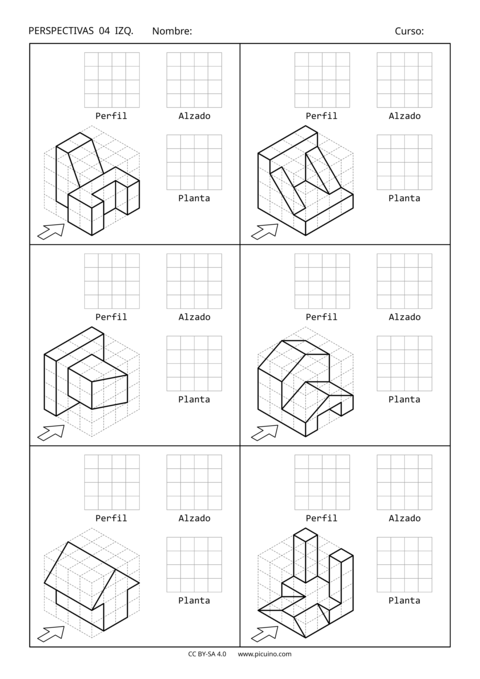

• 7. Ejercicios con vistas ocultas y rampas

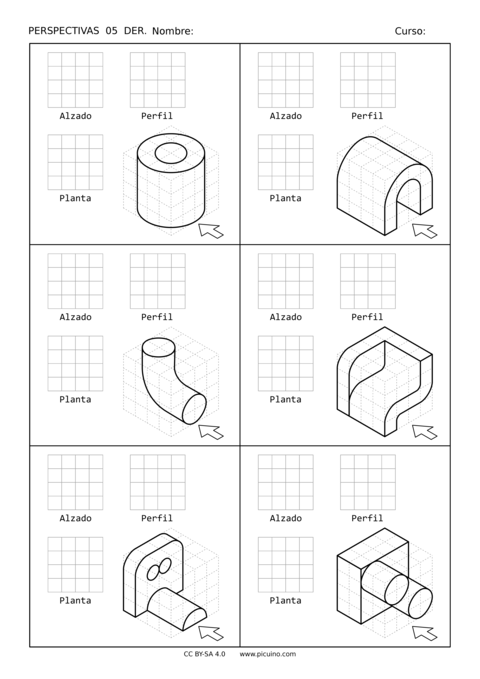

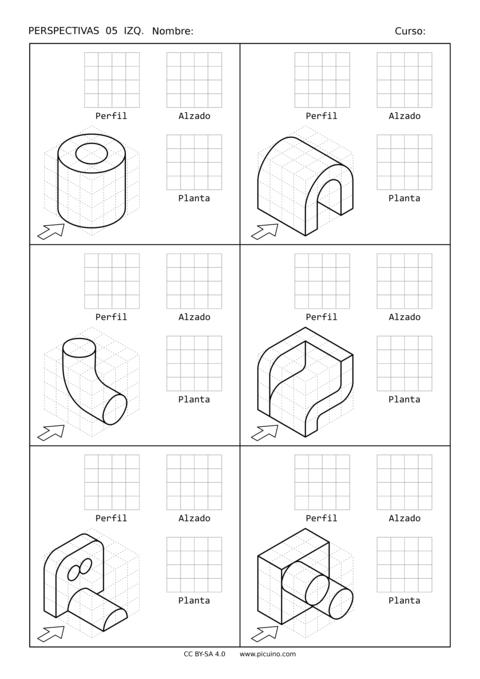

• 8. Ejercicios con curvas

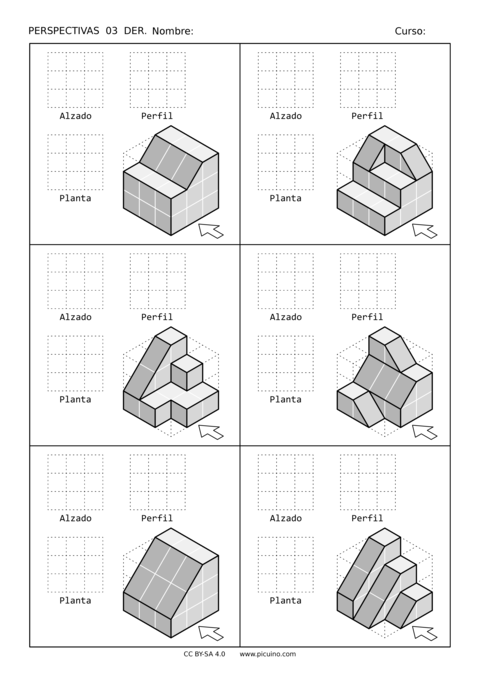

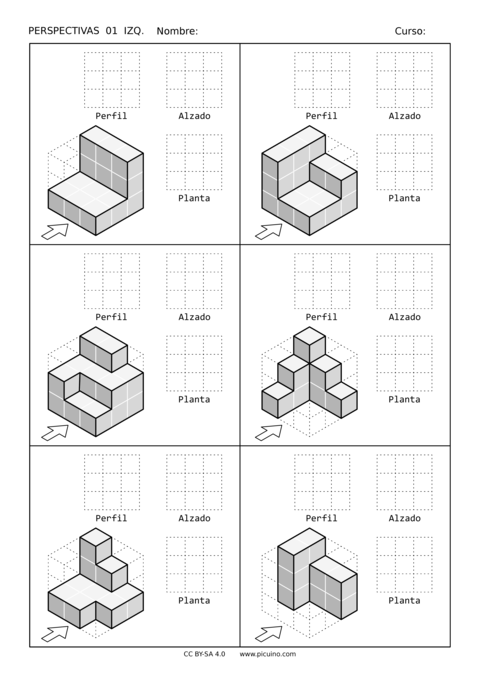

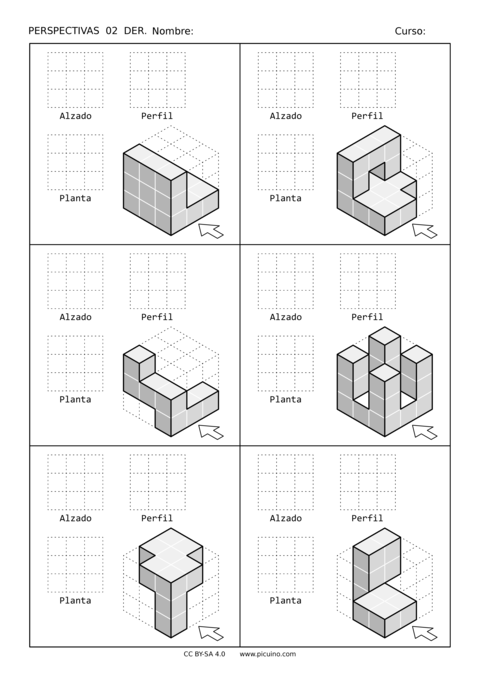

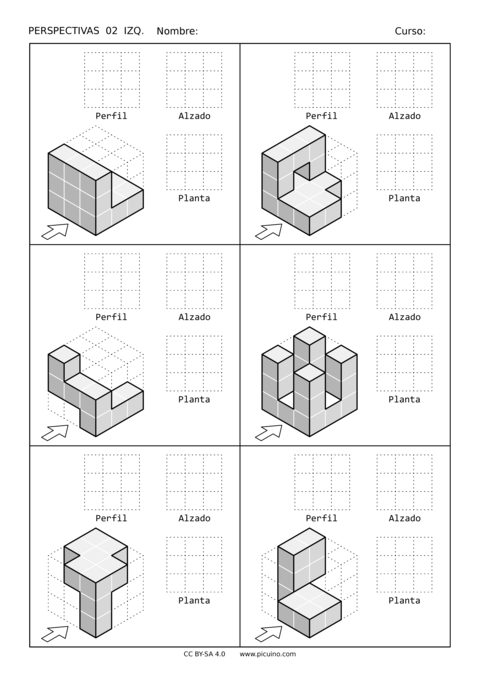

• 9. Plantillas de dibujo

Piezas de papel en tres dimensiones

Ejercicios para construir piezas en tres dimensiones con papel recortado (papercraft) en el taller de Tecnología:

Modelos de papel de figuras en 3D
