1. Pieza 1 en isométrica¶

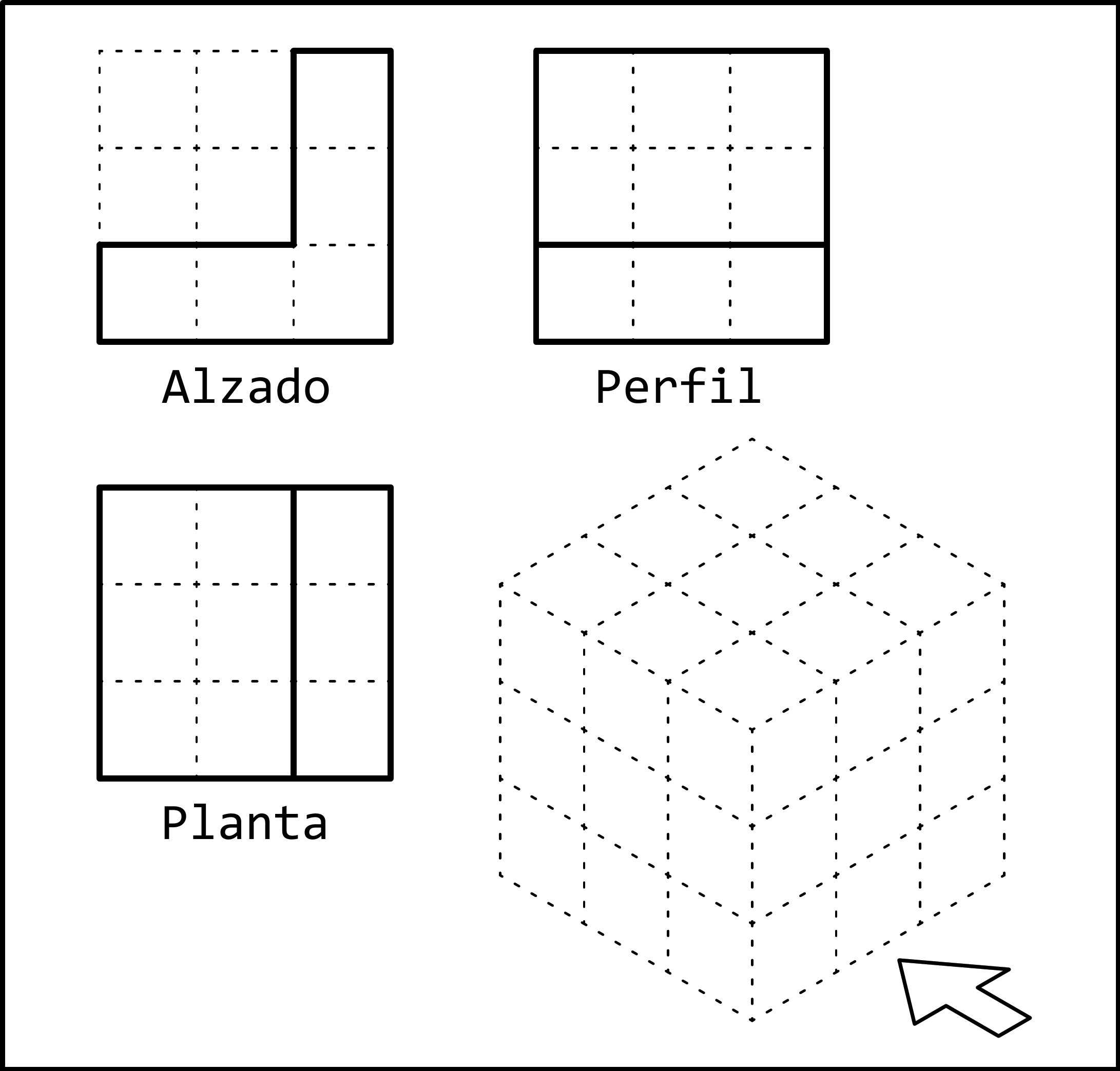

A la hora de dibujar una pieza en perspectiva, partiremos de sus vistas: alzado, perfil y planta.
También dispondremos de una plantilla isométrica, de tamaño adecuado, con una flecha que indica la dirección del alzado. Esto supondrá una gran ayuda a la hora de encuadrar el dibujo en perspectiva.
Las tres vistas contienen las tres dimensiones de la pieza, pero repartidas entre ellas:
- Alzado: anchura y altura.
- Planta: anchura y profundidad.
- Perfil: profundidad y altura.
Para dibujar la pieza en perspectiva tenemos que combinar la información de las tres vistas.
Dibujar el alzado y el perfil¶

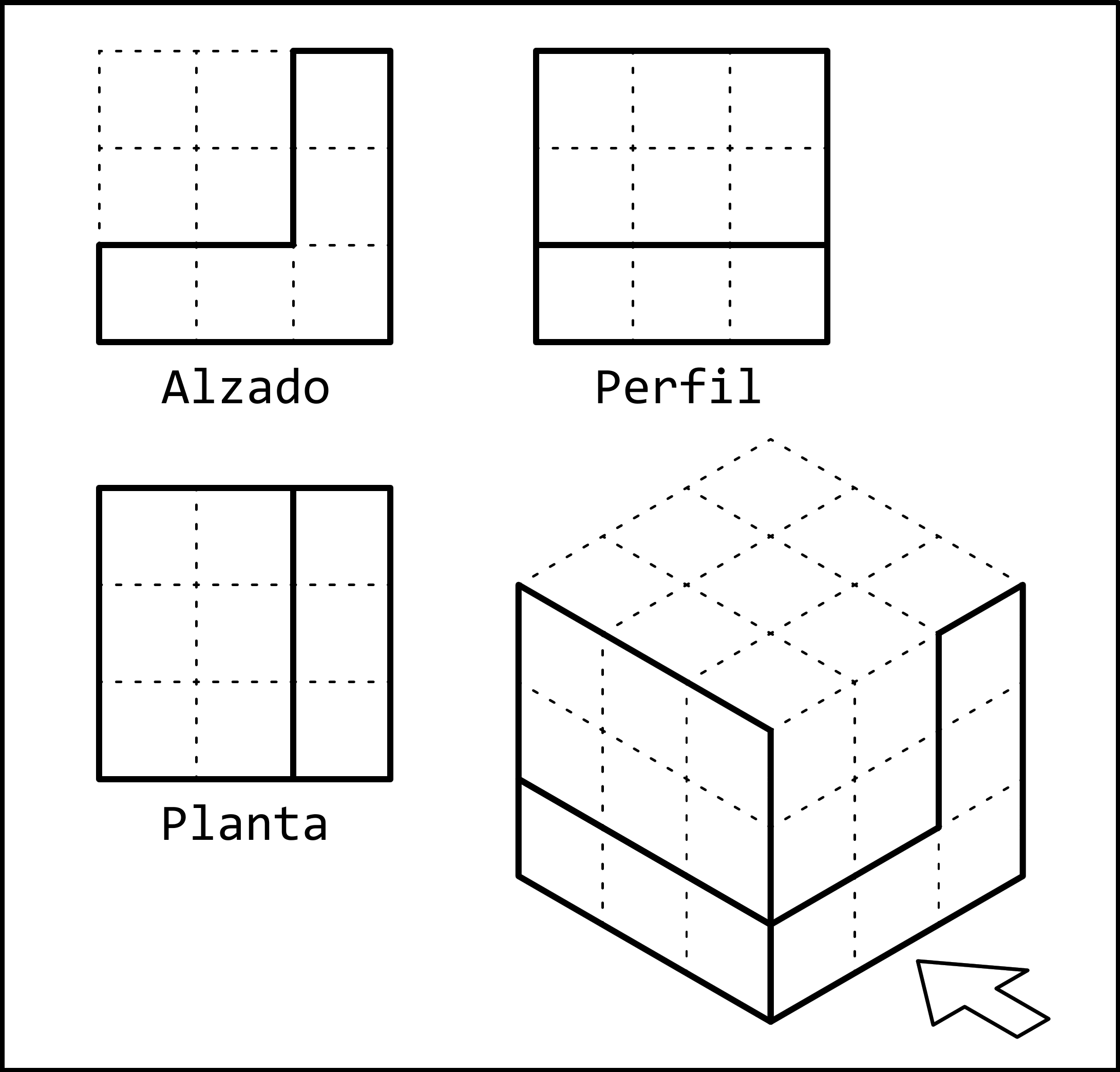

Para comenzar, dibujaremos el alzado y el perfil sobre la plantilla isométrica, haciendo que sus líneas sigan las direcciones de la perspectiva.
En la perspectiva isométrica, las tres dimensiones de la pieza se representan mediante tres direcciones diferentes. La altura se representa mediante líneas verticales, mientras que la anchura y la profundidad se representan mediante líneas inclinadas.
Desplazar las aristas¶

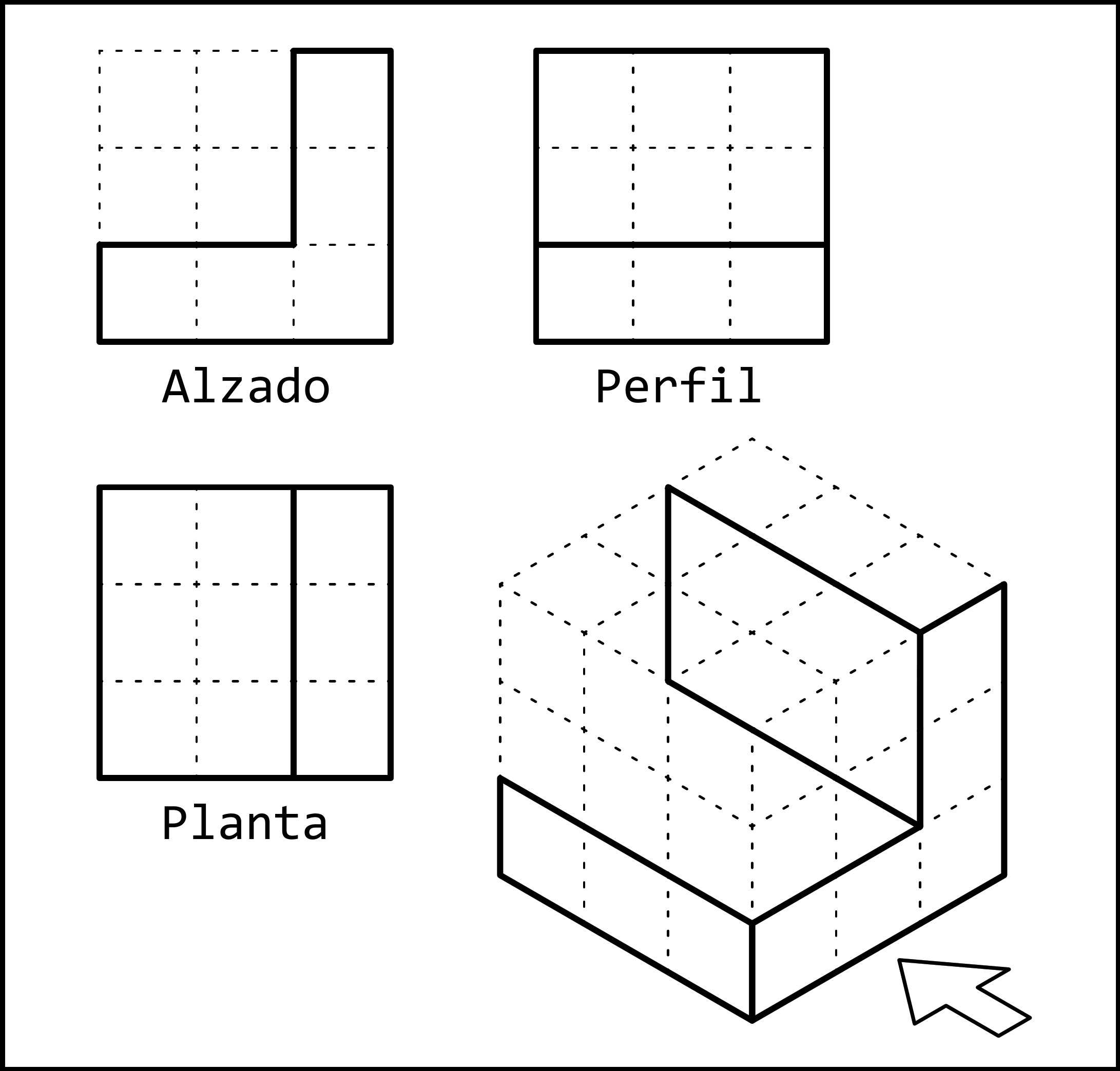

Para realizar el siguiente paso, debemos fijarnos en las aristas que todavía no están en su posición correcta y desplazarlas hasta hacer coincidir las aristas correspondientes del perfil y del alzado.
El perfil solo nos muestra la altura y la profundidad de la pieza. No podemos obtener de él la anchura, porque estamos mirando la pieza desde un lado. Por eso debemos utilizar el alzado para colocar el perfil en su posición correcta.
Debemos mover el rectángulo superior del perfil hacia la derecha dos unidades, siguiendo la dirección de la plantilla isométrica, hasta que sus aristas coincidan con las aristas que se pueden ver en el alzado.
Dibujar tres líneas desde los vértices¶

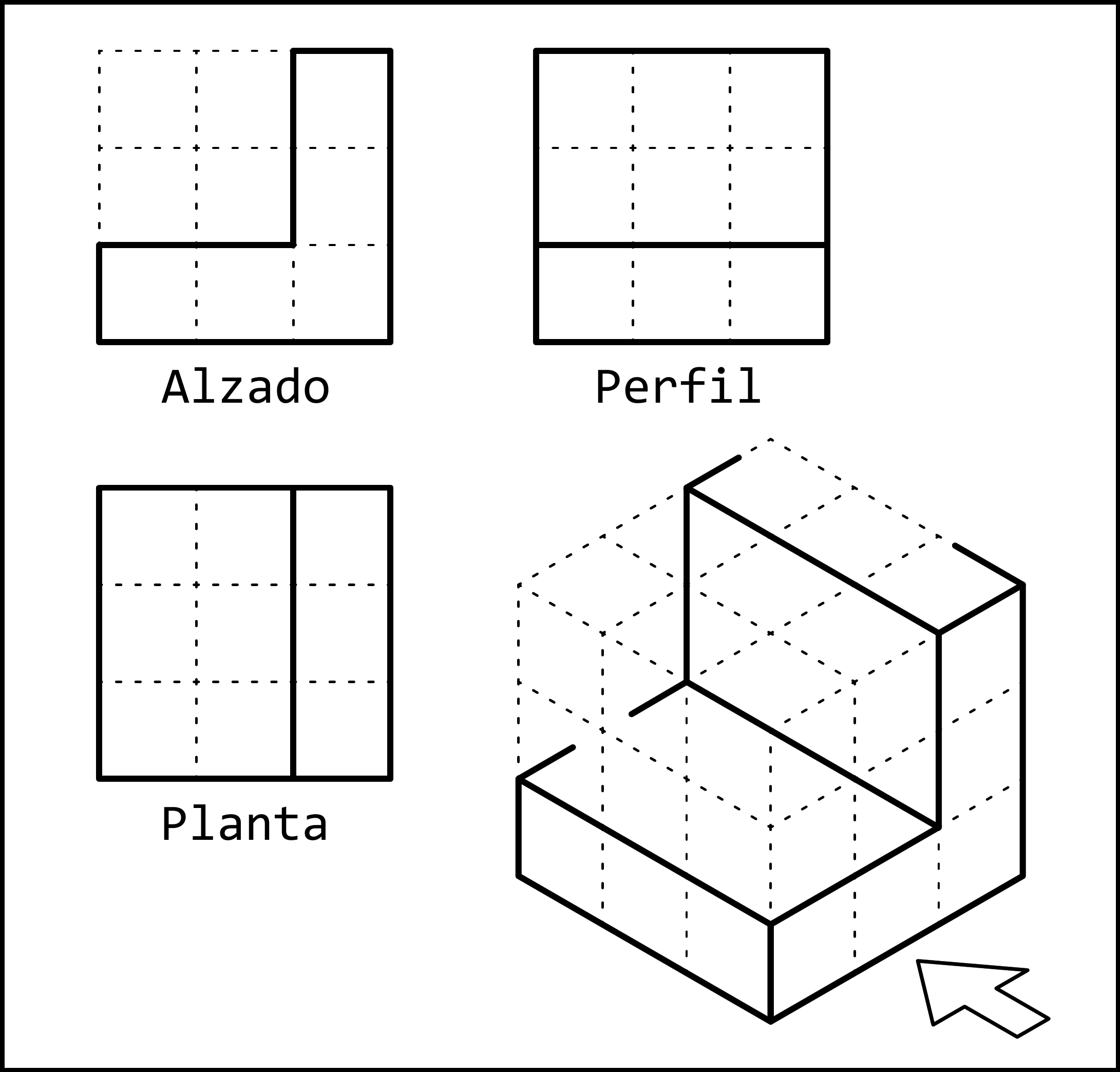

A partir de esta figura, que está prácticamente terminada, añadiremos las líneas que faltan en cada vértice.
De cada vértice de una pieza en perspectiva salen tres líneas que siguen las tres direcciones de la perspectiva. En algunos casos, una de las tres líneas queda oculta y no se representa. Cuando las tres aristas son visibles, debemos dibujar las tres líneas.
Estas tres líneas siguen siempre las tres direcciones de la perspectiva isométrica:
Terminar la pieza¶

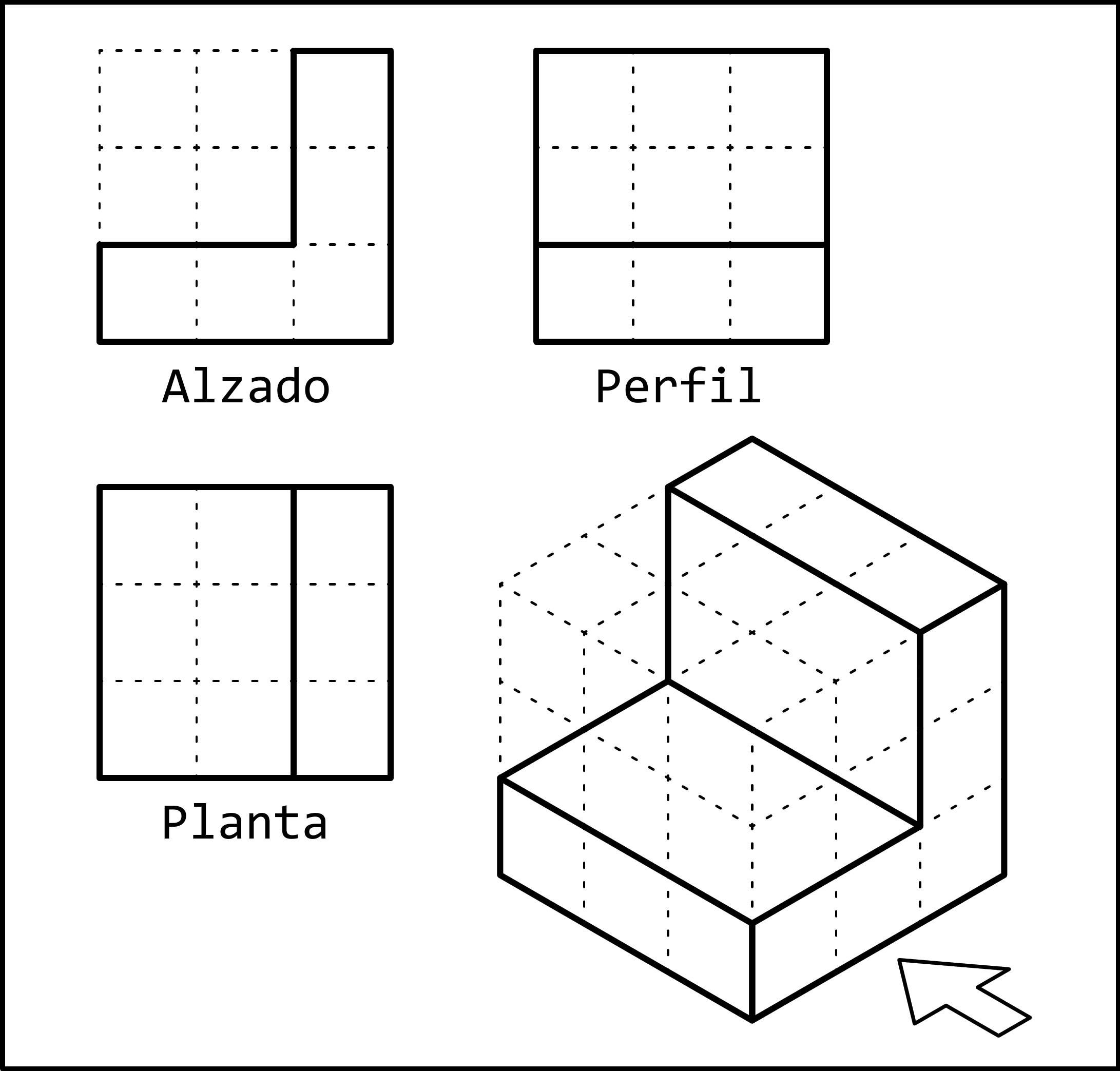

Ahora solo hace falta prolongar las líneas recién trazadas hasta que se encuentren con otras aristas de la pieza. De esta forma, habremos terminado la representación de la pieza en perspectiva isométrica:
