El Calibre¶
El calibre, también llamado pie de rey, es un instrumento de medición de mayor precisión que una regla milimetrada.
El calibre dispone de varias mordazas y una sonda con las que se pueden medir con facilidad diámetros exteriores, diámetros interiores y profundidades.
Su nonio también llamado escala vernier es una escala auxiliar que permite la medición de distancias con una precisión desde 0,1 milímetros hasta 0,02 milímetros. Esta precisión mejora 10 veces o más la precisión de una regla milimetrada.
Partes del calibre¶
Un calibre está compuesto de las siguientes partes:

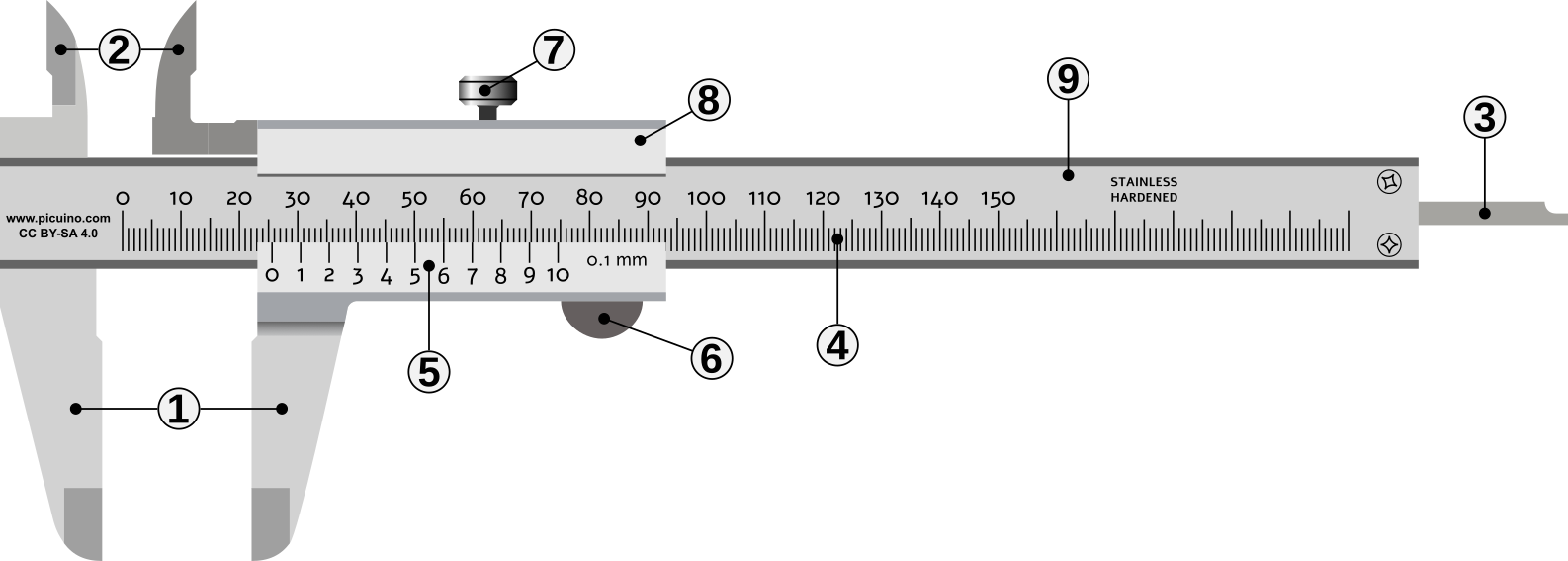

Partes de un calibre o pie de rey.¶
- Mordazas para medir exteriores.
- Mordazas para medir interiores.
- Sonda para medir profundidades.
- Escala principal milimetrada.
- Nonio para leer fracciones de milímetros.
- Botón de deslizamiento.
- Tornillo de freno.
- Corredera (parte móvil del calibre).
- Regla (parte fija del calibre).
Corredera de un calibre moviéndose sobre la regla.¶
Medición con el calibre¶
En las siguientes imágenes se puede ver cómo se toman medidas de exterior, interior y profundidad de una pieza.
Medición de dimensiones externas
- Abre las mordazas para medir exteriores (1) y coloca el objeto entre ellas.
- Desliza las mordazas para cerrarlas hasta que toquen el objeto, sin aplicar fuerza excesiva.
- Lee la escala principal (la marca antes del cero del nonio).
- Lee la escala del nonio (el número que coincida con una línea de la escala principal).
- Suma ambas lecturas para obtener el valor final.

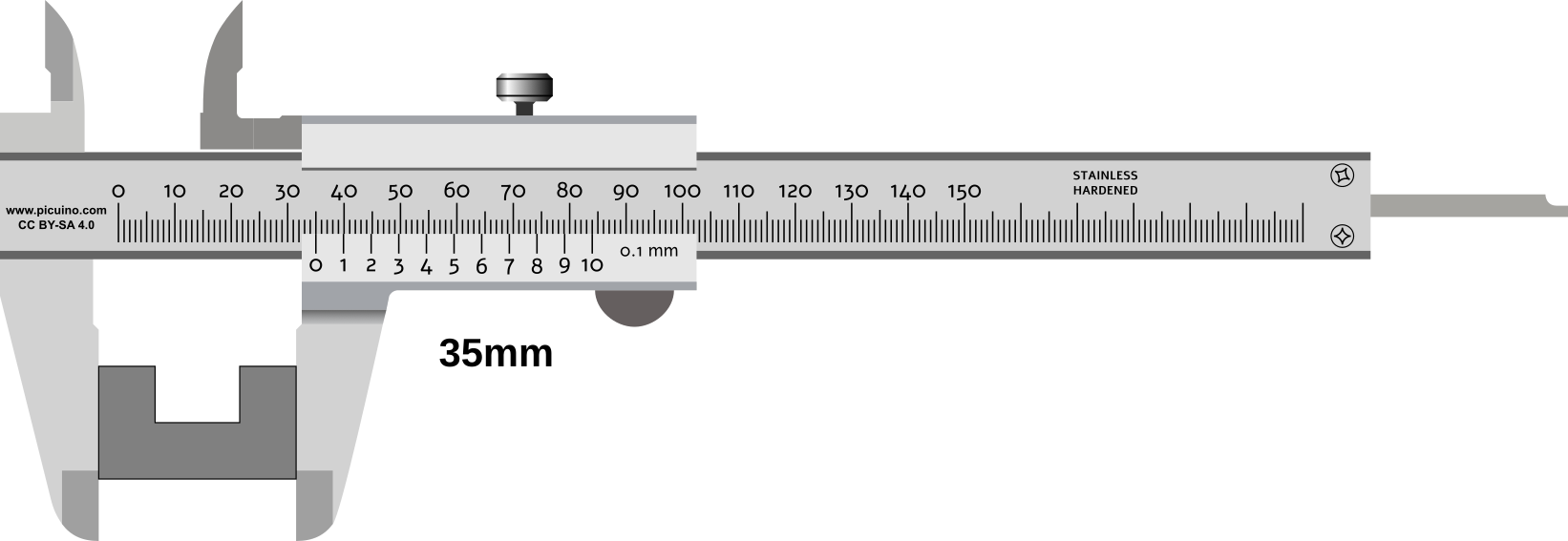

Calibre tomando una medida exterior.¶
Medición de dimensiones internas
- Cierra las mordazas para medir interiores (2) y coloca las mordazas dentro del hueco o agujero a medir.
- Desliza las mordazas para abrirlas hasta que toquen el objeto, sin aplicar fuerza excesiva.
- Lee la escala principal (la marca antes del cero del nonio).
- Lee la escala del nonio (el número que coincida con una línea de la escala principal).
- Suma ambas lecturas para obtener el valor final.

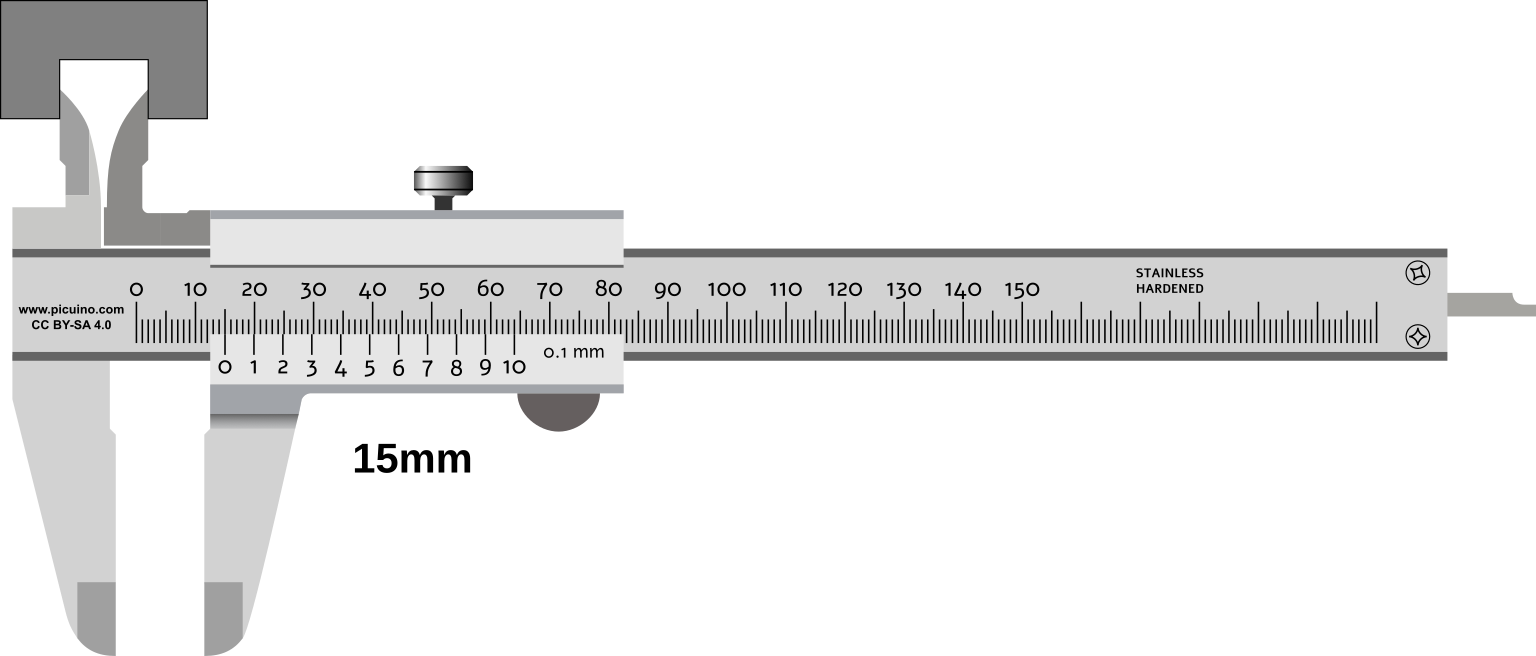

Calibre tomando una medida interior.¶
Medición de profundidad
- Cierra el calibre y coloca la parte trasera en el hueco a medir, tal y como muestra la siguiente figura.
- Desliza la varilla hacia afuera hasta que toque el fondo del objeto, sin aplicar fuerza excesiva.
- Lee la escala principal (la marca antes del cero del nonio).
- Lee la escala del nonio (el número que coincida con una línea de la escala principal).
- Suma ambas lecturas para obtener el valor final.

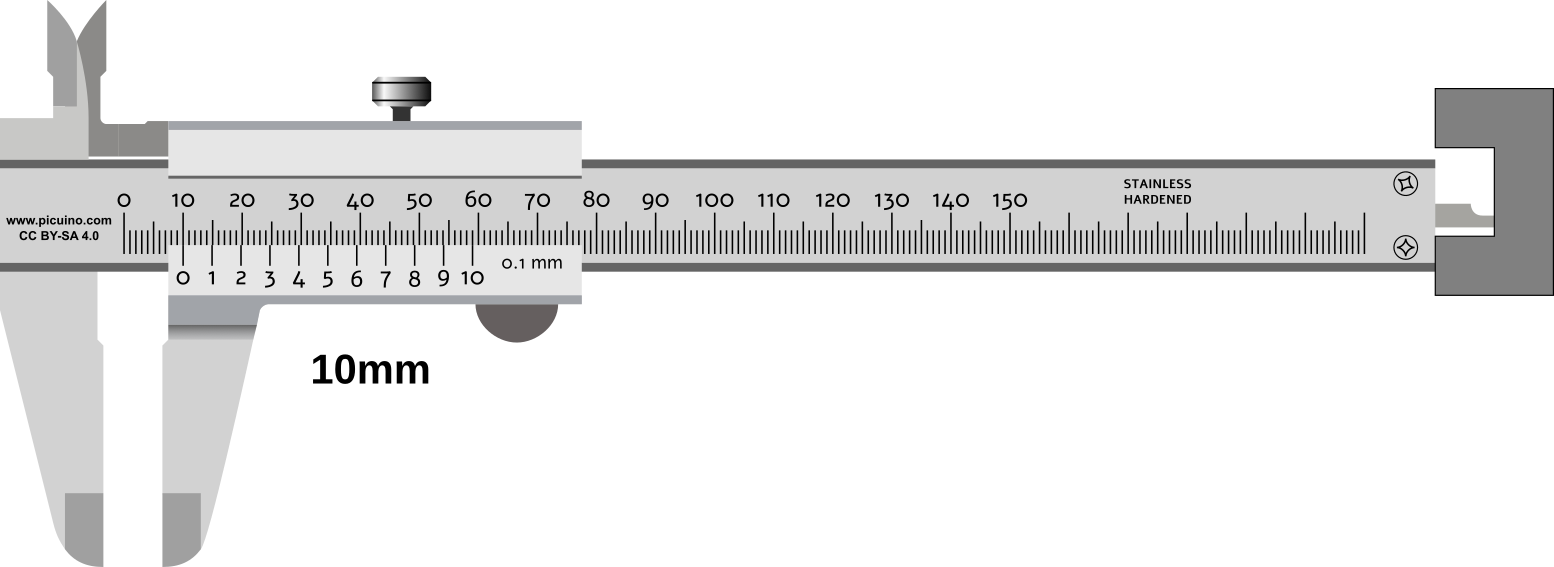

Calibre tomando una medida de profundidad.¶
Medición con el nonio¶
La medida en milímetros de un calibre se puede observar en la escala principal, donde coincide con la marca de 0 del nonio.
La medida en décimas de milímetro se puede observar en el punto donde una de las líneas del nonio coincide exactamente con una línea de la escala principal.

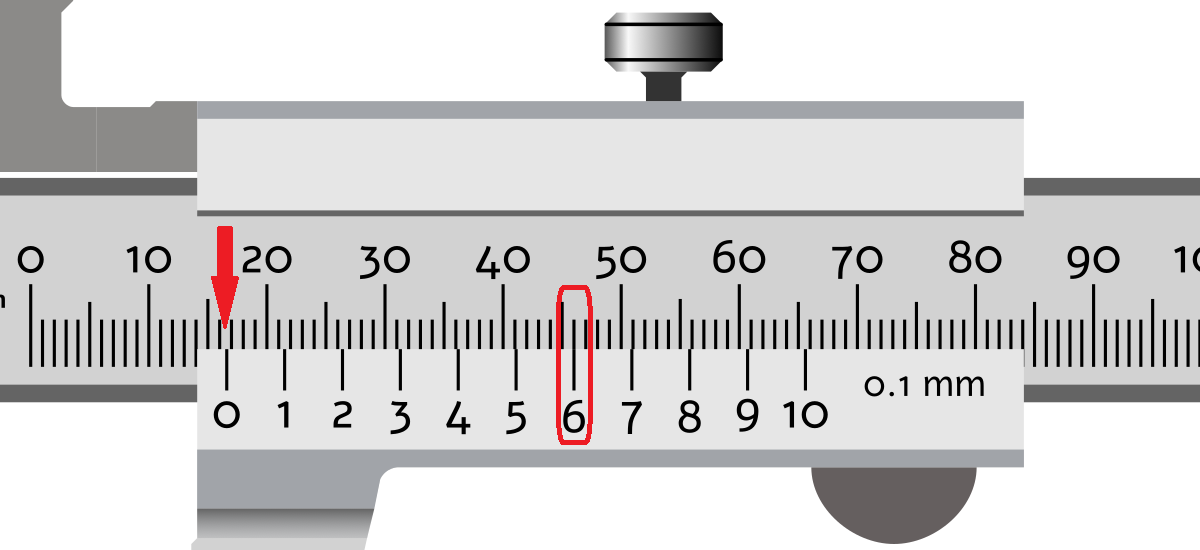

Medición de una distancia de 16,6 milímetros.¶
La marca del cero pasa de 16 milímetros y no llega a 17 milímetros en la regla superior.
La marca del 6 del nonio coincide con la marca de la regla superior.

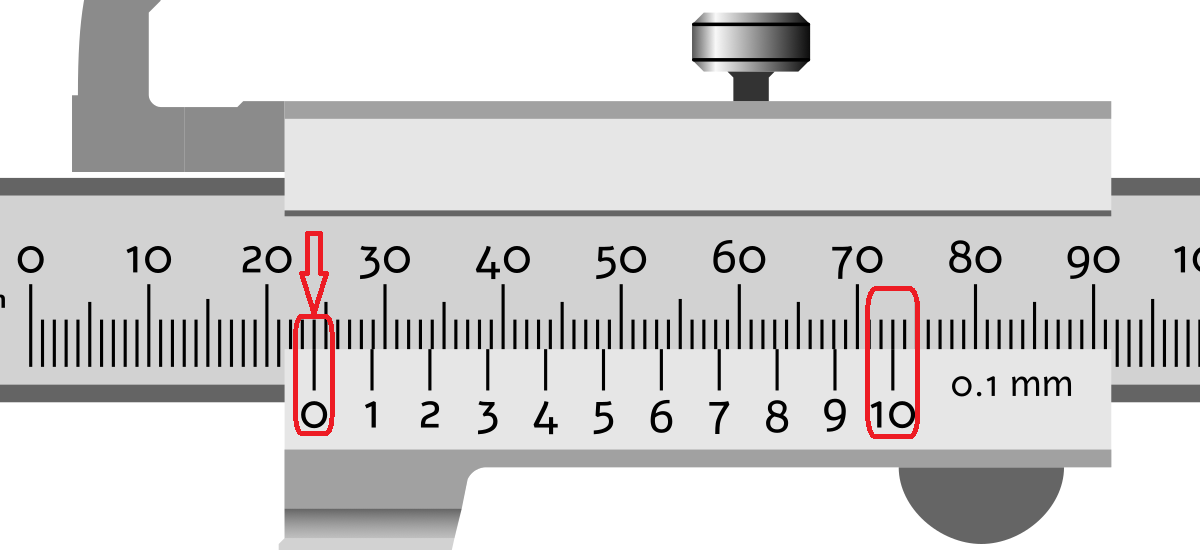

Medición de una distancia de 24,0 milímetros.¶
La marca del cero coincide con 24 milímetros en la regla superior.
La única marca del nonio que coincide con la marca de la regla es el cero.

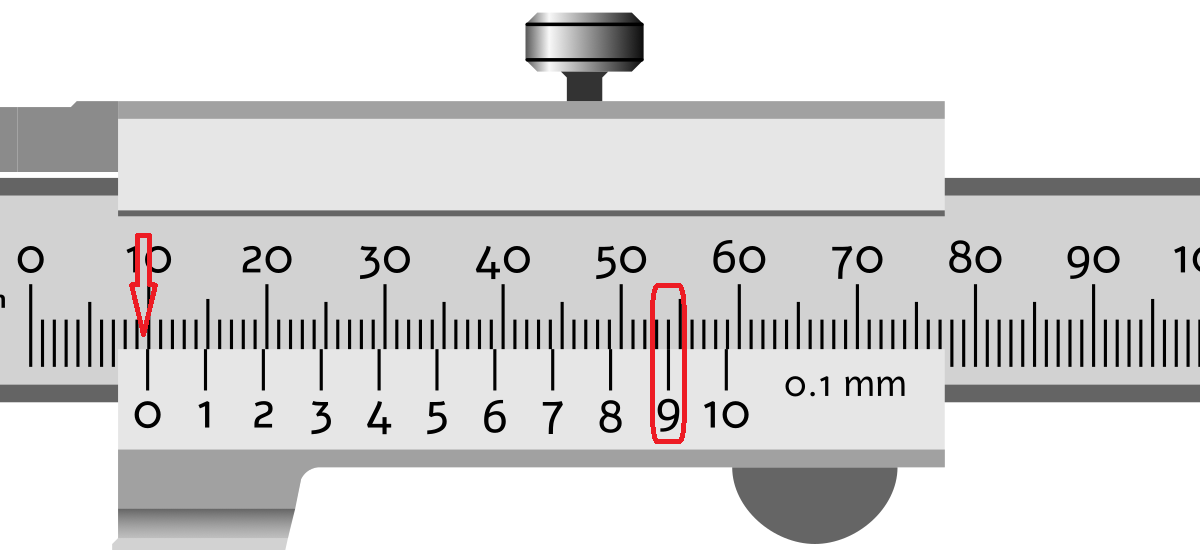

Medición de una distancia de 9,9 milímetros.¶
La marca del cero pasa de 9 milímetros y no llega a 10 milímetros en la regla superior.
La marca del 9 del nonio coincide con la marca de la regla superior.
Calibre virtual¶
Simulación de un calibre con precisión de 0,05 milímetros.
Ejercicios de medición¶
Lámina con ejercicios para realizar lecturas de distancias con el calibre
