8. Potencia eléctrica¶
La potencia eléctrica es la cantidad de energía que entrega o que consume un componente o circuito eléctrico cada segundo.
La potencia es directamente proporcional a la tensión y a la corriente de un circuito, de manera que cuanta más tensión tenga el circuito más potencia consumirá. Asimismo cuanta más corriente consuma un circuito más potencia consumirá.
Vatios¶
La potencia eléctrica se mide en vatios, abreviado con la letra [W].
En la siguiente tabla aparecen las potencias típicas que consumen varios componentes comunes en nuestro entorno:
| Componente | Potencia [W] |
|---|---|
| Led indicador de encendido. | 20 milivatios |
| Bombilla led de techo. | 10 vatios |
| Batidora de cocina. | 400 vatios |
| Calentador eléctrico de aire. | 2000 vatios |
Vatímetro¶

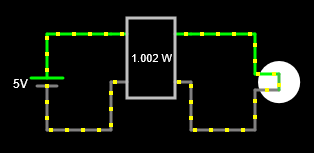

Un vatímetro es un aparato eléctrico que permite medir la potencia consumida por un componente o circuito eléctrico. El vatímetro se conecta siempre entre el generador y el elemento que se desea medir, por lo que es necesario cortar el circuito para poder insertarlo. Al tener cuatro cables, el vatímetro corta tanto el cable de ida como el cable de vuelta de la corriente:
Para simular un vatímetro debemos escogerlo desde el menú Dibujar...
Medidores y Etiquetas... Añadir Vatímetro.
En el siguiente circuito simulado, añade un vatímetro que mida la potencia consumida por la lámpara del circuito.
A continuación dibuja otra fuente de tensión conectada a dos lámparas en paralelo e inserta otro vatímetro para comprobar que la potencia consumida es el doble que la anterior:
Ejercicios¶
- ¿Qué es la potencia eléctrica?
- ¿Cómo se relaciona la potencia eléctrica con la tensión y con la corriente eléctrica?
- ¿En qué unidades se mide la potencia eléctrica? Nombra al menos tres elementos comunes de nuestro entorno y escribe la potencia eléctrica que consumen.
- ¿Qué es un vatímetro? ¿Cómo se debe conectar para medir potencia?
